이 프로젝트를 RESTART한 것이 올해 5월 17일… 거의 3개월 전이다.

그동안 상당히 많은 부품을 모델링하고 출력하고…또 일부는 출력대행을 맡기고…

테스트를 위해 조립하고… 잘못된 설계를 바로잡고… 다시 출력하고…



최근에는 3D 프린터의 유해성(정확히는 3D 프린팅 과정에서의 유해물질 배출) 논란으로 인해

심리적 부담까지 가지면서 나름 열심히 달려왔다. 출력 대행을 맡긴 2개의 부품도 사실은 바로

이 유해성 논란이 찜찜해서 가장 출력 시간이 긴 2개를 맡긴 것이었다. 그 이후 미봉책으로 소형

공기청정기를 3D 프린터 옆에 두고 프린팅 할 때마다 켜놓고 있기도 하다.



아무튼 오랜 시간과 노력을 기울여 드디어 모든 부품이 출력 완료 되었고 이제 조립을 하는 일만

마무리하면 절반 이상은 끝나는 것과 다름 없다.



출력된 부품들과 간단한 조립 과정



출력된 부품은 대략 100여개이며 출력 후 공차가 맞지 않아 다시 출력한 것들만도 10여개는 될

것같다. 또한 3D 프린팅이 아닌 기성품을 사용한 것으로 서보모터 외에 RC용 링크 로드와 서스펜션을

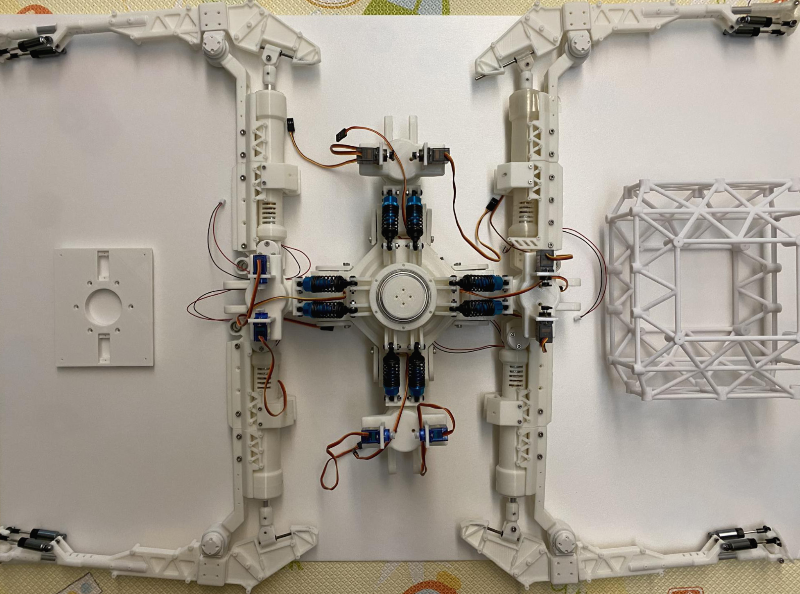

사용하였다. 아래 사진은 일부 테스트를 위해 조립된 것을 포함한 부품들이고 출력 대행을 맡긴

몸체 2파트는 빠진 부품들이다.





그리고 출력 대행을 맡긴 부품들은 몸통을 구성할 부품으로 아래와 같다. 상단부는 무게 감소와

다양한 장치를 부착할 수 있도록 트러스 구조 비슷하게 만들어보았다. 구조가 이렇다보니 출력대행을

맡길 때에도 아예 출력을 못하겠다는 곳도 있었고 수 십 만원의 견적을 내는 곳도 있었는데 다행히

좋은 분을 만나 괜찮은 품질로 전달을 받았다(구조상 서포터가 붙은 아래쪽의 품질은 포기할 수밖에

없는 상황이었다).





애초에 크기가 예상보다 많이 커졌다는 것은 짐작하고 있었지만 모든 부품을 받아보고 나니 더욱

실감이 날 수밖에 없었다…-.-



조립은 테스트용 다리 하나가 이미 만들어진 상태에서 동일한 부품들을 조립하는 것이라 초반 진행은

그리 어렵지 않았다. 다만 처음부터 끝까지 힘들게 한 것은 아슬아슬하게 공차가 맞지 않는 부분들을

줄로 갈아내고 드릴로 뚫고 하는 부분이 어려웠고 손잡이가 따로 없는 육각렌치로 작은 나사들을

조이다보니 오른손 엄지와 검지가 고생을 좀 많이 했다…ㅠ.ㅠ

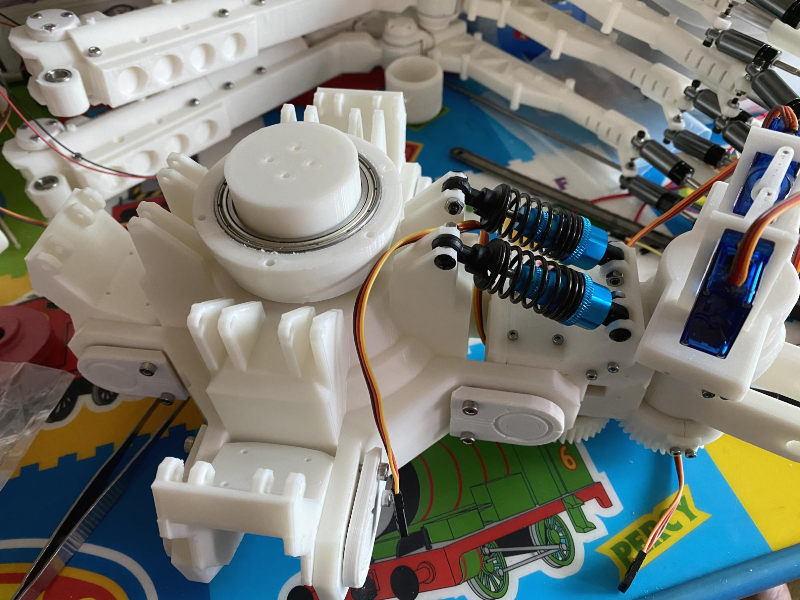

이렇게 각각의 부분들이 조립된 상태가 아래 사진과 같다.





조립 완료…그러나…

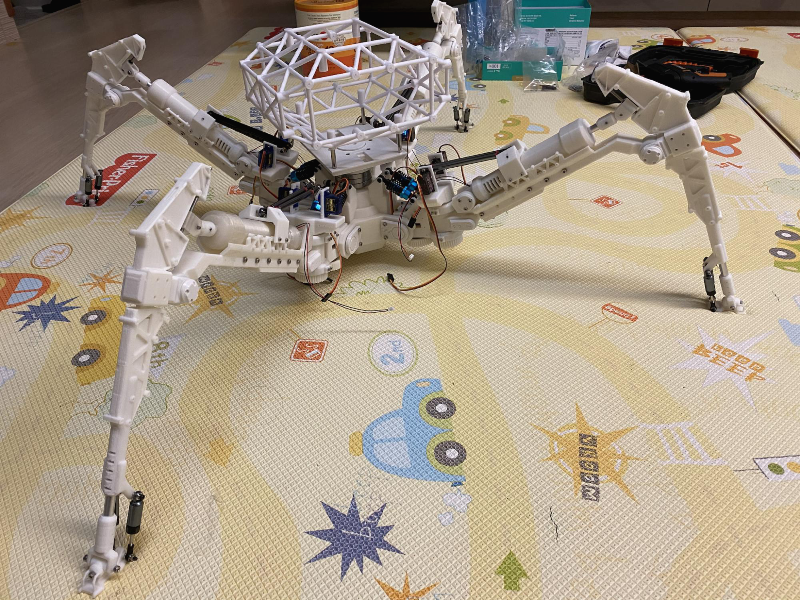

드디어 조립이 완료되었다! 전체 부품이 확보된 이후 조립 완료까지는 하루에 3~4시간 씩 대략 2일 정도가 걸려

그리 오래 걸리진 않았다.





그래도 제대로 된 설계 없이 하나의 부품을 디자인하고 거기에 연결되는 다음 부품을 디자인하는 식으로 두서

없이 디자인 한 것치고는 제법 그럴싸한 비주얼이었다. 다만 여러차례 언급했듯이 무식하게 커진 크기와 그

크기에 걸맞는 어마어마한 무게가 걱정스러울 뿐… 무게는 대충 따져도 3Kg을 넘는 무게였다(지난 포스팅

내용 중 다리 하나의 무게가 대략 580g이라는 내용을 적은 적이 있다).



포스팅을 공유했을 때 많은 분들이 현재 사용하고 있는 SG90 서보 모터로는 토크가 부족할 것이라고 우려를

해주셨는데 역시나 아무리 각 다리별로 2개씩 총 8개의 서보모터가 지지를 한다고 해도 SG90으로는 택도

없었다. 결국 로봇은 주저앉았고 한쪽 다리에서는 서보모터 지지대까지 파손되었다…ㅠ.ㅠ





결국 고관절쪽 서보모터들은 좀 더 상급의 모터로 교체를 할 수밖에 없는 상황이 되었고 그나마 다행인 것은

새로운 서보모터 브라켓 정도만 새로 모델링하면 큰 수정 없이 보완이 가능하다는 것이다.



정리



아마도 내가 공돌이 출신이라면 이지경이 되기 전에 보완을 했으련만…결국은 맛을 봐야 똥인지 된장인지

구분할 수 있는 어설픈 실력으로 너무 무리한 프로젝트를 진행한 것은 아닌가 싶은 생각마저 든다.



하지만 불행중 다행으로 아무생각 없이 나중에 쓸 곳이 있겠지 하며 뚫어 놓은 나사 구멍 덕분에 보완하는

데는 큰 무리가 없을 것 같아 얼마나 다행인지 모른다.





일단 체력 소진으로 당장은 진행도 못하겠거니와 새로운 모터 사이즈에 맞는 브라켓을 모델링 해야 하기

때문에 로봇은 다시 일부 분해하여 수면 모드로 작업 책상(나의 사랑스러운 토마스 책상~)에 올려놓았다.

어서 기력을 회복하여 다음 작업을 진행해야겠다.
